Спецификация изделия

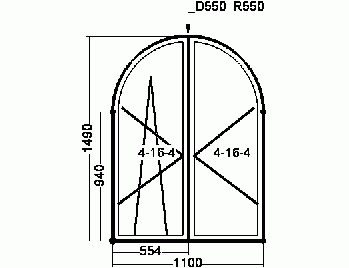

Оконный блок
  Наименование 05
  Цвет Белый
  Система профиля WINTECH Isotech
  Система фурнитуры WinkHaus A-Pilot

  Общая площадь изделия  1,6379 м2.







  Цена материалов : 0 У.е.

  Цена с учетом отходов: 0 У.е.

  Профиль:
  Профиль Артикул Цвет Длина, мм Угол1 Угол2 Количество Стоимость Сторона Подъем Радиус Элемент
  Импост 81.5 мм W-21301-03000 Белый 1 409 90,00 90,00 1         Импост 1
  Рама 61.5 мм W-21301-01000 Белый 945 90,00 45,00 1   П     Рама
  Рама 61.5 мм W-21301-01000 Белый 945 45,00 90,00 1   Л     Рама
  Рама 61.5 мм W-21301-01000 Белый 1 106 45,00 45,00 1   Н     Рама
  Рама 61.5 мм W-21301-01000 Белый 1 732 90,00 90,00 1   В(А) 550 550 Рама
  Створка оконная 77.5 мм W-21301-05000 Белый 783 45,00 88,74 1   П-В(А) 518,5 519 Створка 1
  Створка оконная 77.5 мм W-21301-05000 Белый 936 88,74 45,00 1   П     Створка 1
  Створка оконная 77.5 мм W-21301-05000 Белый 510 45,00 45,00 1   Н     Створка 1
  Створка оконная 77.5 мм W-21301-05000 Белый 1 433 45,00 45,00 1   Л     Створка 1
  Створка оконная 77.5 мм W-21301-05000 Белый 791 88,74 45,00 1   Л-В(А) 518,5 519 Створка 2
  Створка оконная 77.5 мм W-21301-05000 Белый 1 433 45,00 45,00 1   П     Створка 2
  Створка оконная 77.5 мм W-21301-05000 Белый 518 45,00 45,00 1   Н     Створка 2
  Створка оконная 77.5 мм W-21301-05000 Белый 936 45,00 88,74 1   Л     Створка 2
              ИТОГО:

  Армирование:
  Армирование Артикул Длина, мм Количество Стоимость Элемент
  Армирование импоста 34022-15001 1 397 1   Импост 1
  Армирование рамы 34022-15001 848 1   Рама
  Армирование рамы 34022-15001 848 1   Рама
  Армирование рамы 34022-15001 1 009 1   Рама
  Армирование створки 34022-15001 807 1   Створка 1
  Армирование створки 34022-15001 381 1   Створка 1
  Армирование створки 34022-15001 1 304 1   Створка 1
  Армирование створки 34022-15001 1 304 1   Створка 2
  Армирование створки 34022-15001 389 1   Створка 2
  Армирование створки 34022-15001 807 1   Створка 2
        ИТОГО:

  Штапики и Фальшпереплеты:
  Профиль Артикул Цвет Длина, мм Угол1 Угол2 Количество Стоимость Сторона Подъем Радиус Элемент
  Штапик 14.5 мм W-20101-91400 Белый 654 49,43 90,00 1   П-В(А) 462 462 Створка 1
  Штапик 14.5 мм W-20101-91400 Белый 852 90,00 45,00 1   П     Створка 1
  Штапик 14.5 мм W-20101-91400 Белый 391 45,00 45,00 1   Н     Створка 1
  Штапик 14.5 мм W-20101-91400 Белый 1 308 45,00 49,43 1   Л     Створка 1
  Штапик 14.5 мм W-20101-91400 Белый 662 90,00 48,94 1   Л-В(А) 462 462 Створка 2
  Штапик 14.5 мм W-20101-91400 Белый 1 310 48,94 45,00 1   П     Створка 2
  Штапик 14.5 мм W-20101-91400 Белый 399 45,00 45,00 1   Н     Створка 2
  Штапик 14.5 мм W-20101-91400 Белый 852 45,00 90,00 1   Л     Створка 2
              ИТОГО:

  Заполнения:
  Заполнение Высота, мм Ширина, мм Площадь, кв.м Цена Стоимость Примечание Элемент
  4-16-4 1 297 381 0,49       Заполнение 1_1
  4-16-4 1 299 389 0,51       Заполнение 2_2
          ИТОГО:

  Фурнитура:
  Элемент Артикул Количество Стоимость Элемент изделия
  Накладка на петлю ESV белая 1050384 1   Створка 1
  Петля на ств нижн FK 20/6-20 бел 1050491 1   Створка 1
  Петля на раму ESV 6-3-16 некраш. 1050574 1   Створка 1
  Зацеп WSK 62 1074921 3   Створка 1
  Прижим MVA часть на раму неокр 1092246 1   Створка 1
  Накладка на прижим MVA бел 1092253 1   Створка 1
  Прижим MVA часть на ств бел 1093095 1   Створка 1
  Засов GVM-B 1310/3 1095934 1   Створка 1
  Накладка SBK-SWна фр.петлю,кронш бел 1110626 1   Створка 1
  Петля верхняя на раме SWS 3-6 1110642 1   Створка 1
  Кронштейн DWS 20/13R пр 1111921 1   Створка 1
  Накладка на петлю SWN или SWS белая 1120609 1   Створка 1
  Ручка оконная бел 4050307 1   Створка 1
  Шуруп фурн. 4.1*25 WO 6153 5050025 14   Створка 1
  Шуруп фурн. 4.1*40 WO 6153 5050040 14   Створка 1
  Накладка на петлю ESV белая 1050384 1   Створка 2
  Петля на ств нижн FK 20/6-20 бел 1050491 1   Створка 2
  Петля на раму ESV 6-3-16 некраш. 1050574 1   Створка 2
  Зацеп WSK 62 1074921 4   Створка 2
  Зацеп K-SEF 1/62 лев. 1085456 1   Створка 2
  Уголок ER 15 EF 1110014 1   Створка 2
  Засов GRM 1600/1 1110394 1   Створка 2
  Блокада угловая MVR 75/1 1110451 1   Створка 2
  Кронштейн SW 22-20/13L лв 1110527 1   Створка 2
  Уголок ER 1 1110576 1   Створка 2
  Накладка SBK-SWна фр.петлю,кронш бел 1110626 1   Створка 2
  Петля верхняя на раме SWS 3-6 1110642 1   Створка 2
  Верхняя шина OR 600 1119866 1   Створка 2
  Уголок ER3/0 1119874 1   Створка 2
  Накладка на петлю SWN или SWS белая 1120609 1   Створка 2
  Ручка оконная бел 4050307 1   Створка 2
  Шуруп фурн. 4.1*25 WO 6153 5050025 26   Створка 2
  Шуруп фурн. 4.1*40 WO 6153 5050040 10   Створка 2
      ИТОГО:

  Комплектующие:
  Элемент Артикул Цвет Размер Количество Стоимость Элемент
  Крышка дренажного канала 34013-25010 Белый 1 3   Рама
          ИТОГО:

  Крепеж:
  Элемент Артикул Размер Количество Стоимость Элемент
  Фальцевый вкладыш 34024-21071 1 4   Заполнение 1_1
  Подкладка рихтовочная Подкладка 1 12   Заполнение 1_1
  Фальцевый вкладыш 34024-21071 1 4   Заполнение 2_2
  Подкладка рихтовочная Подкладка 1 12   Заполнение 2_2
  Соединитель импоста W-34007-11010 1 2   Импост 1
        ИТОГО:

  Шурупы:
  Элемент Артикул Размер Количество Стоимость Элемент
  Шуруп армировочный 3.9*16 1 7   Импост 1
  Шуруп YHB 3.9*25 3.9*25 1 16   Импост 1
  Винт М6*60 34021-56060 1 2   Импост 1
  Шуруп армировочный 3.9*16 1 24   Рама
  Шуруп армировочный 3.9*16 1 20   Створка 1
  Шуруп армировочный 3.9*16 1 20   Створка 2
        ИТОГО:

  Уплотнения:
  Элемент Артикул Длина Количество Стоимость Элемент
  Уплотнение под стеклопакет 34024-11010 3 356 1   Заполнение 1_1
  Уплотнение под стеклопакет 34024-11010 3 376 1   Заполнение 2_2
  Уплотнение притвора ISOTECH 34024-12010 3 638 1   Створка 1
  Уплотнение притвора 34024-11010 3 734 1   Створка 1
  Уплотнение притвора ISOTECH 34024-12010 3 654 1   Створка 2
  Уплотнение притвора 34024-11010 3 793 1   Створка 2
        ИТОГО:
